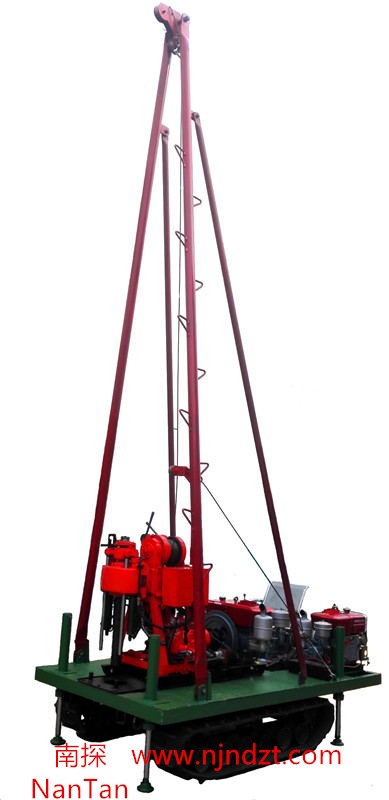

XY-1A-L-01-B型系列履帶鉆機及人字形四角架鉆塔（XY-1A-4-L-01-B型、XY-1A（YJ）-L-01-B型、XY-1A-5-L-01-B型）
一、結構形式

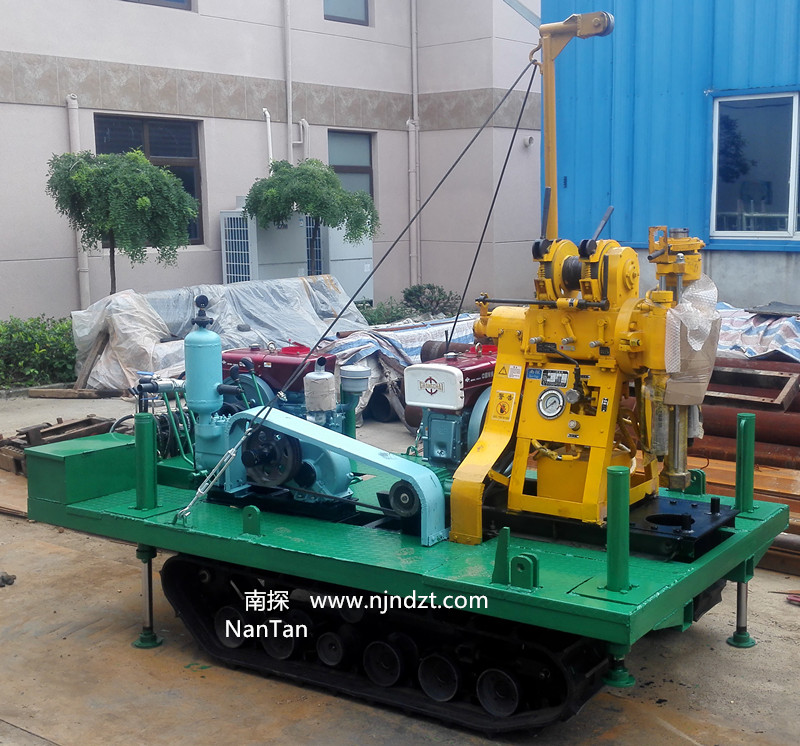

XY-1A-L-01-B型系列履帶鉆機（XY-1A-4-L-01-B型、XY-1A（YJ）-L-01-B型、XY-1A-5-L-01-B型）是將橡膠履帶底盤、動力（柴油機或電機）、XY-1A型鉆機（或者XY-1A-4、XY-1A（YJ）、XY-1A-5型）、鉆機平臺、液壓支撐腿系統、四角架鉆塔、BW160A或BW200型泥漿泵（-4、-5自帶水泵）等共同組裝在一個機架上。鉆機、泥漿泵一個動力（柴油機或電機），橡膠履帶底盤一個動力（柴油機或電機）帶動，互不干擾，避免單動力變換負荷造成磨損影響施工進度。
該機型具有爬坡能力強、鉆進和行走穩定可靠、載重質量大等優點，廣泛適用于公路、鐵路、水電、橋梁、壩基等的工程地質勘察、地質巖芯鉆探、物理勘察、小型灌漿孔、爆破孔、水井孔和空調孔的鉆進。
該鉆機是適應新型市場需求不可多得的理想設備之一。可在海灘、河灘、沙地、水田等惡劣環境開展靜探作業，結冰道路仍可行走。
二、主要特點
1、該鉆機裝有橡膠履帶行走機構，經分動箱齒輪驅動履帶變速箱，爬坡能力強，使整機裝卸、搬遷極為方便，由于是橡膠履帶對地面無破壞，所以該鉆機在城市中施工帶來方便。
2、大大減輕工人勞動強度，提高效率。
3、起、落塔為鉆機卷揚機操縱、方便可靠。
4、鉆機、水泵、塔架一體，搬家方便快捷，可自行上下汽車。搬家時鉆桿鉆具等一切東西均可放在履帶底盤上一次運走。
三、橡膠履帶底盤及鉆塔技術規格
理論速度前進檔（Km/h）0.9、2.0、2.7、3.2、8.3、13
倒檔（Km/h） 0.9、2.1，額定載重質量（T）4.0
額定爬坡度（度）上坡35，下坡35，最小離地間隙〉200
履帶型號350*90*48
履帶節距90，履帶軸中心距1630
履帶驅動輪軸距1100
履帶接地長度1300，接地壓強（kPa）<35
鉆塔高度：6m
四、傳動系統
傳動方式經分動箱齒輪傳動，轉向方式單邊制動差速轉向，離合器型式為二片常結合摩擦片。變速箱采用經改良后的新型專用變速箱，操縱方式雙操作桿操縱。
五、整機外形尺寸(長*寬*高） 3000-3500*1700*2200(mm)（根據機型不同改變）
六、整機重量 2600-3000(kg)（根據機型不同改變）

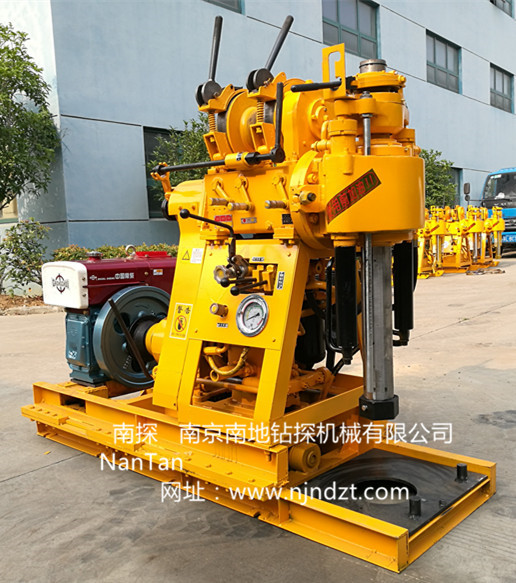

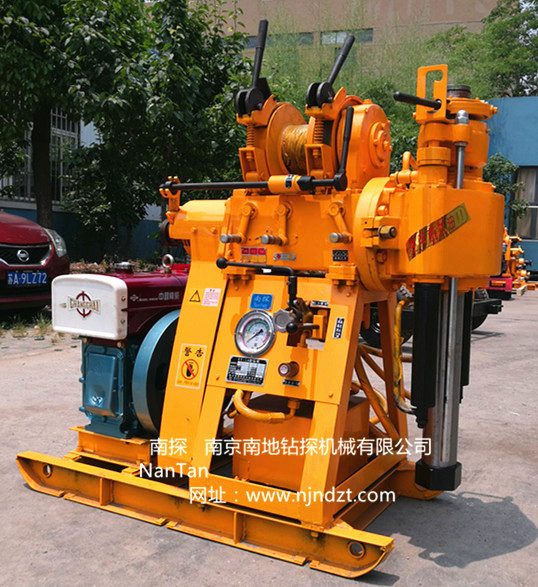

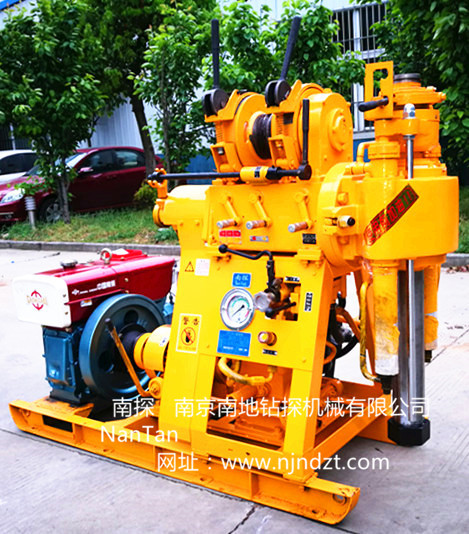

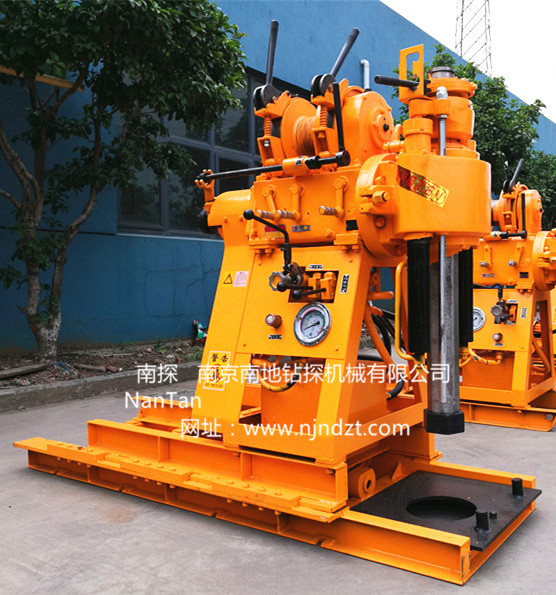

鉆機介紹（Introduction）：XY-1A型鉆機是一種具有油壓給進的高速輕便鉆機。為使本機的適用性更廣泛，滿足不同用戶的需求，推出增加了移機功能的XY-1A（YJ），增加了水泵的XY-1A-4型，增加了移機和水泵的XY-1A-5型鉆機。鉆機、水泵及柴油機安裝在同一底座上。
一、適用范圍
1. 本鉆機適用于工民建、鐵路、水電、交通、橋梁、壩基等建筑物的工程地質勘察;地質巖芯鉆探、物理勘察;小型灌漿孔、地熱孔、爆破孔、各種混凝土檢測孔的鉆進;小型水井鉆進。
2.轉速范圍寬并配有高速檔，可根據地質的不同選用金鋼石、硬質合金及鋼粒等鉆頭進行鉆進。
3. 當終孔分別為75mm和46mm時，額定鉆孔深度分別為100m 和180m。最大開孔直徑允許為150mm。
二、鉆機特點：
1. 具有油壓給進機構，提高了鉆進效率，減輕了工人勞動強度。
2. 鉆機配有上球卡式夾持機構并帶有六方主動鉆桿，可實行不停機倒桿，工作效率高，安全可靠。
3. 配有孔底壓力表指示壓力，便于掌握孔內情況。
4. 手柄集中，操作方便。
5. 鉆機結構緊湊，體積小，重量輕，便于解體及搬運，適合于平原和山區工作。
三、 技術參數
1.鉆機 鉆孔深度：180、150、100m；終孔直徑：46、75、91mm；最大開孔直徑：200 mm，
鉆桿直徑：42、50 mm 鉆孔傾角：90-75°
鉆機外廓尺寸（L×B×H): XY-1A：1433*697*1460mm XY-1A-4：1700*780*1460 mm
XY-1A(YJ)：1620*970*1560 mm XY-1A-5：1800*970*1600 mm
鉆機重量(不包括動力機) XY-1A：420 Kg XY-1A-4：620 Kg XY-1A(YJ)：620 Kg XY-1A-5：720kg
2.回轉器 立軸轉速(五檔)：1010,790,470,295,140 r/min 立軸行程：450 mm
立軸空載向上最大移動速度：3 m/s 立軸空載向下最大移動速度 ：4 m/s
立軸最大給進力：15 KN 立軸最大起重力：25 KN
3.卷揚機 最大起重量(單繩)：11 KN 卷筒轉速：121,76,36 r/min
卷筒圓周線速度(二層)：1.05, 0.66, 0.31 m/s 卷筒直徑：140 mm 鋼絲繩直徑：9.3 mm
鋼絲繩容量：35 m 抱閘直徑：252 mm 閘帶寬度：50 mm
4.油泵 型號：YBC-20/125 額定壓力：12.5 Mpa 流量：20 ml/r 額定轉速；1500 r/min
5.電動機 型號：Y160M-4 額定功率：11 KW 額定轉速：1460 r/min
6.柴油機 型號：S1100 額定功率：12.1KW 額定轉速：2200 r/min
水泵技術參數（XY-1A-4、XY-1A-5型配置，XY-1A、XY-1A(YJ)型需另配置BW160或200泥漿泵。）
|
2 水泵類型: 臥式單缸雙作用 最大排量 : 95(77)L/min，最大許用壓力 :1.2Mpa，工作壓力:0.7Mpa 3 沖程次數:120(96) 次/min，缸套套直徑 : 80mm，活塞行程: 100mm |
XY-1A(YJ)、XY-1A-5型配置移位裝置
|
移動裝置 |
移動油缸行程：450mm，鉆機離開孔口距離：300mm |
用戶選擇：為使本機的適用性更廣泛，滿足不同用戶的需求，推出增加了移機功能的XY-1A（YJ），增加了水泵的XY-1A-4型（鉆機、水泵、柴油機裝配在同一底座上），增加了移機和水泵的XY-1A-5型（鉆機、水泵、柴油機裝配在同一底座上）。
